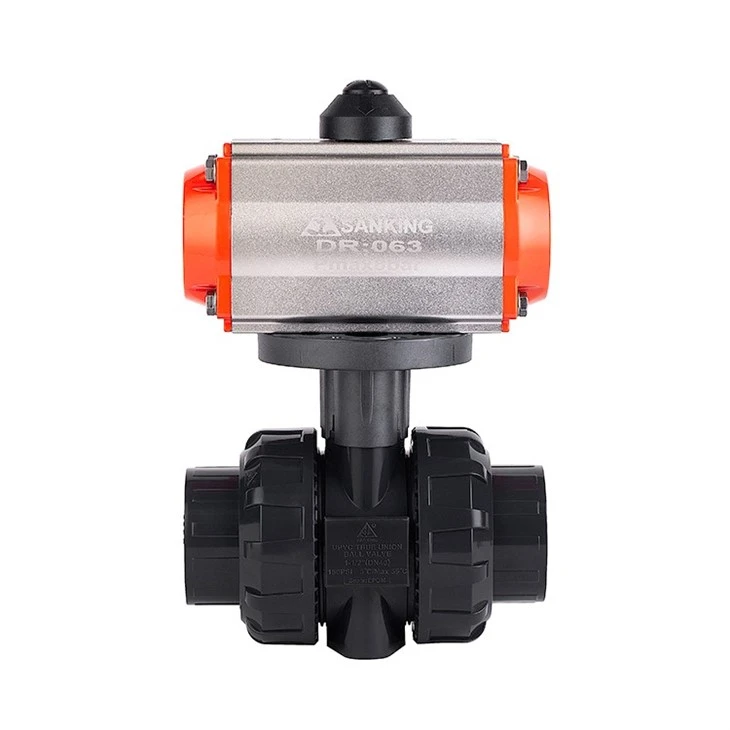

Pneumatisk aktivert PVC kuleventil av plast

Pneumatisk aktivert PVC kuleventil av plast

De pneumatisk aktiverte kuleventilene i plast er et utmerket valg for å regulere strømmen av væske eller gass i en rekke bruksområder. Disse ventilene er laget av solide plastmaterialer og er motstandsdyktige mot rust, slitasje og rive. De er det perfekte valget for automatisering og prosesskontroll i industrielle omgivelser, siden en pneumatisk aktuator enkelt kan kontrollere dem. I tillegg, fordi disse ventilene bare trenger en liten mengde kraft, er de skånsomme mot maskineriet og krever mindre vedlikehold. Pneumatisk aktiverte kuleventiler i plast er en kostnadseffektiv løsning for dine behov for væskekontroll på grunn av deres pålitelige ytelse og lange levetid.

Sende bookingforespørsel

Beskrivelse

1. Produktintroduksjon

De pneumatisk aktiverte kuleventilene av plast består av en pneumatisk aktuator av polyimidplast og en SANKING PVC kuleventil av industriell kvalitet.

SANKING pneumatisk aktuator er laget av polyimidplast og har en tannstangkonstruksjon. Den drives av trykkluft med luft for å åpne og luft for å lukke, en dobbeltvirkende funksjon, eller en fjær for å lukke, en enkeltvirkende funksjon. Den er i samsvar med Namur-standarder og kan enkelt utstyres med magnetventiler, endebrytere og posisjonere.
En PPS-brakett kobler en pvc ekte union kuleventil til en pneumatisk aktuator av plast. Sankings unike brakett tillater et større kontaktområde mellom ventilen og aktuatoren og sikrer en jevn kraft på ventilstammen, noe som forlenger produktets levetid.
PVC ekte union kuleventil, flaggskipet til SANKING, er inkludert i de pneumatisk aktiverte kuleventilene av plast. Hver forseglingsflate er CNC-presisjonsmaskinert for å garantere produktets forsegling. Produktet er ekstremt trygt å bruke under etsende og tøffe forhold på grunn av denne kombinasjonen.

2. Hovedfunksjoner

en. For en rekke etsende væsker og gasser, god stabilitet og pålitelighet, samt god korrosjons- og slitebestandighet
b. Enkel konstruksjon, et kompakt volum, lav vekt, enkel installasjon, enkelt vedlikehold og lavere driftsutgifter for brukeren.
c. God tetningsytelse oppnås ved å justere ballens plassering for å slå rørledningen av og på.

d. Kompatibel med luftfilter, grensebryter og magnetventiler.

e. Arbeidstrykk- PN10

f. CE-sertifikat

g. IP66

3. Parameter

S/N	Materiale	STØRRELSE									Driftstemperatur ©
DN (MM)		15	20	25	32	40	50	65	80	100
Størrelse (tommer)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
DIN	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
JIS	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
PT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
PT	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 55 grader
	PVC-C	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 grader - 95 grader
	PVDF	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 grad - 150 grad
Driftsmoment (NM)		2.00	2.50	4.00	5.00	7.50	1.00	15.00	20.00	28.00	∕
Arbeidstrykk (psi)		150	150	150	150	150	150	150	150	150	∕
Merk: ֍ står for standardproduktene @ står for på forespørsel, hvis noen krav, vennligst dobbeltsjekk med Sanking-teamet. N/A står for ikke tilgjengelig

4. Dimensjon (Enhet:mm)

STØRRELSE		d1				d2				D	L		L1		L2	L3	P	H	F	M	I
STØRRELSE		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS	D	ANSI /JIS /CNS	DIN	ANSI /JIS /CNS	DIN	L2	L3	P	H	F	M	I
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	104.80	92.00	22.30	16.00	60.00	52.00	155.00	176.50	31.00	——	M6
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	25.69	25.90	63.00	113.00	100.00	25.50	19.00	62.00	54.00	155.00	186.00	33.00	——	M6
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	127.20	114.00	28.60	22.00	70.00	62.00	155.00	196.50	40.00	——	M6
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	142.00	130.00	32.00	26.00	78.00	70.00	168.00	235.00	52.00	——	M8
1-1/2"	(40)	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	157.50	151.50	35.00	32.00	87.50	79.50	168.00	249.50	52.00	——	M8
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	118.00	171.00		38.00		95.00	85.00	168.00	280.00	70.00	——	M8
2-1/2"	(65)	73.38	75.30	76.60	76.70	72.85	75.10	75.68	75.90	150.00	238.50		47.00		144.50	132.50	219.00	331.00	84.00	45.00	M10
3"	(80)	89.31	90.40	89.60	89.70	88.70	90.10	88.55	88.90	169.00	268.00		51.00		166.00	150.00	249.00	362.50	84.00	45.00	M10
4"	(100)	114.76	110.40	114.70	115.00	114.10	110.10	113.60	113.80	211.00	318.00		61.00		196.00	172.00	249.00	423.00	121.00	49.00	M12

Pneumatisk aktivert virkende type: DA/dobbeltvirkende, NC/normalt lukket, NO/normalt åpen
STØRRELSE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
Kontrolltrykk (bar)	4-8
NAMUR standard luftgrensesnitt	G1/4"
Åpningssylindervolum L	0.1	0.1	0.1	0.2	0.2	0.2	0.3	0.3	0.5
Lukkesylindervolum L	0.2	0.2	0.2	0.3	0.3	0.3	0.5	0.5	0.8
Luftforbruket avhenger av lufttrykk, bryterslag, volum og frekvens av handling. Beregningen er som følger:
L/min=sylindervolum (åpen sylindervolum pluss lukket sylindervolum)x[tilført lufttrykk(Kpa) * 101,3] x ganger/min.

5. Søknad

Den pneumatiske kuleventilen i plast er egnet for marine- og undervannsinstallasjoner. Mat og drikke, automatisert vanning, fiskeindustrien m.m.

6. Om oss

SANKING har spesialisert seg på sitt kjerneområde PVC, CPVC, PPH og PVDF industrielle rørsystemersiden 1976. Anlegget er kvalifisert etter ISO 9001:2015, de fleste av våre produkter oppnådde CE-sikkerhetssertifisering, TSG-sertifisering, NSF-sertifisering og ulike oppfinnerpatenter. På vårt mest grunnleggende nivå er målet vårt fortsatt utvikling av SANKING-merket og å levere resultatene av en vedvarende vekst til våre distribusjonskanaler, forsynings- og servicepartnere, ansatte og investorer. Velkommen til å være vår distributør eller utstyrsbruker, vi vil definitivt gi deg flere verdiøkende tjenester.
